3D-Druck 1
Innenraumfühler R107
linkes Bild Nachbau und Original
rechte Bilder
- Gehäusezylinder zur Aufnahme des Sensors
- Temperatur-Sensor komplett mit Aufnahme und Kontaktstiften
- Schlauchanschluss
Halter für die Kabel an der Bremsleitung radlaufseitig
Teil wurde so umkonstruiert damit der nachträglichen Einbau möglich ist, ohne die Bremsleitungen trennen zu müssen
Ausserdem wurde es gleichzeitig 3-D-gerecht konstruiert.

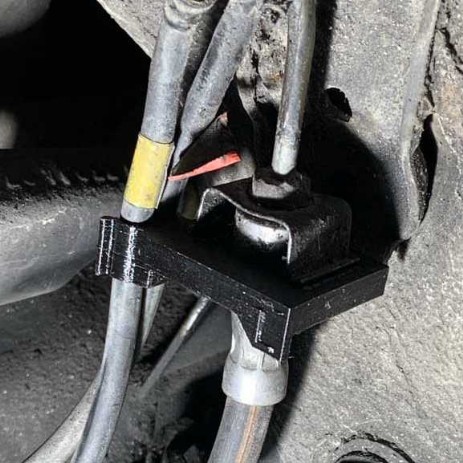

Montage ist jetzt sehr leicht möglich, indem man mit einem keinen Schraubendreher die Halteklammer anhebt und den Halter darunterschiebt bis die Klammer einrastet
Halter für die Kabel bei der Bremsleitung auf der Bremszangenseite
Teil wurde 3-D-Druckergerecht umkonstruiert, die originalen Teile brechen über die Jahre weil durch den Verlust von Weichmachern, eine zu knapp dimensionierte Stelle zur Schwachstelle wird.

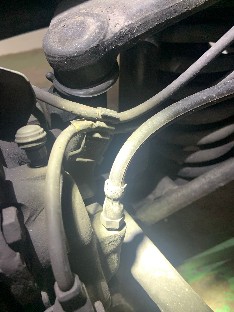

Linkes Bild: Originalzustand der Teile in Einbausituation, Links und rechts sind identisch

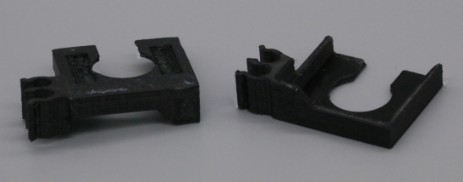

Mittiges Bild: links Nachbau im 3D-Druck aus PETG, im Vergleich dazu rechts defektes und geklebtes Original
Rechtes Bild: Nachbauteil eingebaut, die Kabel sind noch nicht eingeclipst, aber schon eingefettet
